集成電路是現代電子技術的基礎，它是由多個器件組成的一個整體，可以在一個小芯片中完成多個功能的設計和制造。作為生產芯片中非常重要的一個步驟，集成電路封裝起到安放、固定、密封、保護芯片和增強電熱性能的作用，芯片上的接點用導線連接到封裝外殼的引腳上，這些引腳又通過印制板上的導線與其他器件建立連接，成為芯片內部世界與外部電路的橋梁。因此，封裝對CPU和其他LSI集成電路都起著重要的作用。
根據集成電路的不同封裝形式，可以分為DIP雙列直插式封裝、表面貼裝封裝、無引腳封裝和射頻封裝四種類型。
DIP雙列直插式封裝，是指采用雙列直插形式封裝的集成電路芯片，絕大多數中小規模集成電路IC均采用這種封裝形式，其引腳數一般不超過100個。采用DIP封裝的CPU芯片有兩排引腳，需要插入到具有DIP結構的芯片插座上。DIP封裝的芯片在從芯片插座上插拔時應特別小心，以免損壞引腳。DIP封裝適合在PCB(印刷電路板)上穿孔焊接，操作方便。
表面貼裝封裝是一種新的集成電路封裝技術，比直插式封裝更加緊湊，適用于高密集度、細小化的集成電路。表面貼裝封裝的特點是器件引腳直接焊接于PCB板的表面，使得整體封裝后電路板可以更加緊湊，且生產過程比直插式封裝更加自動化、高效快速。
無引腳封裝，又稱BGA封裝（Ball Grid Array），是一種適用于高性能、高集成度的集成電路封裝技術。它通過將小球焊接的方式與PCB板連接，采用顆粒間接觸的形式實現電連接，避免了與 PCB板之間的信號突變，進一步提升了電路的性能和可靠性。
射頻封裝是一種適用于高頻識別、無線通信、射頻識別等領域的集成電路封裝技術。與其他封裝技術不同的是，射頻封裝需要考慮到器件對電信號的影響，采用特殊的無線切口技術進行電連接，有效降低了電磁泄漏和信號漂移的現象，提高了電路系統的穩定性和性能。
總之，集成電路封裝扮演著連接器件與PCB板之間的重要角色，其封裝形式的不同直接影響著整個電路的性能和可靠性。隨著科技的不斷發展，集成電路封裝技術也在不斷創新和完善，為電子工業的高速發展提供了支撐和保障。
屹立芯創 · 除泡品類開創者

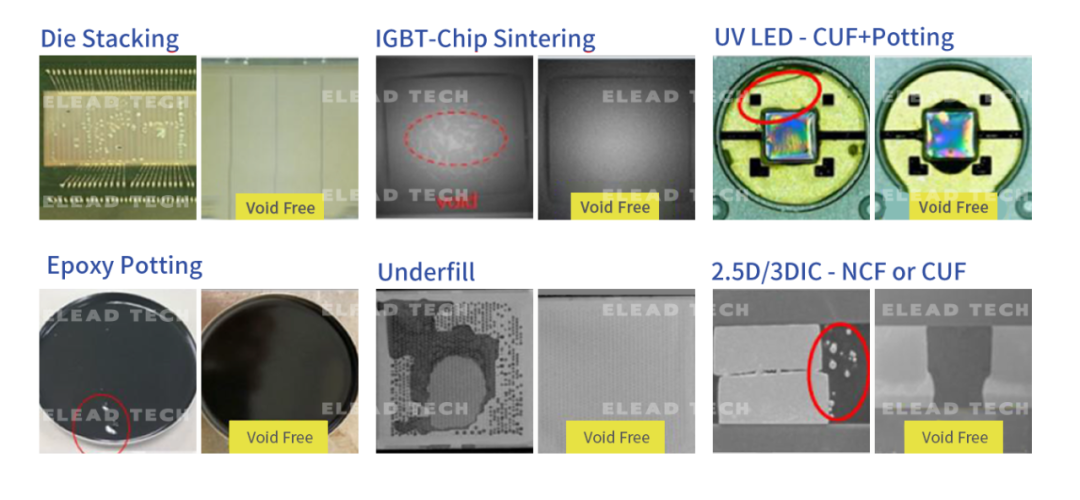

屹立芯創作為除泡品類開創者，深耕半導體先進封裝技術20余年，專注解決半導體先進封裝中的氣泡問題，提供多種制程工藝中的氣泡整體解決方案。對Mini/Micro LED、芯片貼合Die Attached、灌注灌封IGBT Potting、底部填膠underfill、點膠封膠Dispensing、OCA lamination等工藝擁有成熟應用經驗。
