半導體產業中，高端處理器芯片一般具有較大的功耗，對散熱要求較高。相較于傳統硅脂導熱膏材料，金屬材料才是目前業界散熱性能最好的材料。在高端處理器芯片的封裝制程中，相較于其它金屬材料，銦金屬（銦單質、銦合金）導熱能力及物理特性使其散熱表現遠好于其它金屬材料。銦的熱傳導率能到達86W/cm·℃，而且銦是一種銀白色軟金屬，可塑性強，有延展性，可壓成片，如果接觸面兩側有一定的壓力，能夠很好的把銦夾在中間，那么散熱效能更好。銦片特有的散熱方式，使其經常應用在芯片的封裝結構中。但由于金屬銦的熔點較低（156.61℃），而在封裝過程中的錫金屬回流溫度可能會達到260度左右，在這個溫度下，銦金屬會發生沸騰，容易流動飛濺并外溢到電容等元器件，導致其電性能失效。另外，由于銦金屬的外溢造成覆蓋率不足，容易導致散熱效果降低等問題。
圖源：百度百科
考慮到銦片在半導體封裝工藝制程中的優勢，南京屹立芯創提供能夠解決其工藝問題的方案，同時該制程方案可量產使用。
圖源：南京屹立芯創半導體科技有限公司官網

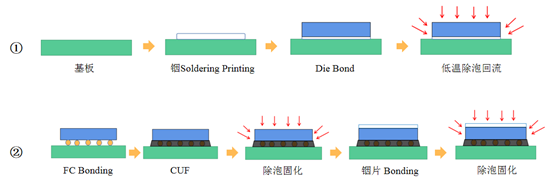

基本上，銦金屬目前在半導體封裝中有兩種不同應用。第一種是銦Soldering的Die Bond工藝，該較之錫膏的特殊Soldering，同樣也含有Flux，設備Soldering Printing、貼片后，使用屹立芯創除泡烤箱，在較低溫的固化制程下，其空洞率與散熱效果均比傳統無鉛錫膏更有優勢。此外，屹立芯創還提供銦散熱片工藝，主要針對FC產品，芯片正常FC Bonding后，經過CUF、除泡烤箱、Reflow、助焊劑清洗，再在芯片背面進行銦片Bonding，再經過2nd除泡烤箱（低溫制程），制程穩定可實現量產，無需考慮銦片的低熔點與高溫回流焊爐溫度的不匹配性所帶來的各種失效問題。
圖源：南京屹立芯創半導體科技有限公司
屹立芯創真空壓力除泡系統打破傳統技術瓶頸，采用多項創新發明專利技術，利用真空+壓力交互切換的的模式使燒結材料致密、均勻。特殊的溫控方式，能夠?qū)崿F(xiàn)腔室的快速升溫降溫，大幅度提高UPH；爐體具有壓力容器認證合格證明，并設置超壓超溫保護裝置，使用安全；設備亦具有多項選配項目，如含氧量控制，除揮發物裝置，電子增壓系統，及自動開關爐門等等，可定制化設計，高質量、高信賴度。
屹立芯創依托核心的熱流、氣壓等高精尖技術，以多領域除泡系統和晶圓級真空貼壓膜系統為代表的兩大先進封裝設備體系已成功多年量產，正躋身成為全球熱流與氣壓技術的領導者。20年+的技術沉淀，專注提升除泡和貼壓膜制程良率，提供半導體產業先進封裝領域整體解決方案，成功賦能全球半導體、芯片、新能源、5G、汽車等多個細分領域。
