半導體制造過程中，由于多種原因，半導體材料中會產生氣體和水分的存在，這會對半導體的質量產生不利影響。因此，在半導體生產過程中，必須采用真空脫泡技術來除去半導體材料中的氣泡和水分等雜質。而在半導體真空脫泡機的使用過程中，合適的壓力是非常重要的，那么半導體真空脫泡機的合適壓力是多少呢？如何正確使用真空除泡機？下面，我們來一一解答。
首先，半導體真空脫泡機的合適壓力是需要根據具體的條件和要求來確定的。一般情況下，半導體的真空脫泡壓力可以設置在10?5Pa~10?7Pa之間。如果壓力太高，會產生過度的脫泡效果，容易造成材料變形或是破裂；如果壓力太低，則氣體和液體在半導體中排泄速度變慢，不能夠有效地清除氣泡和水分等雜質。
其次，半導體真空脫泡機的使用過程中還需要注意以下幾點：
1、首先，需要將待處理的半導體材料放入真空脫泡機中，并且密封好。
2、之后，需要將真空脫泡機的閘門打開，將系統內部的氣體抽出，直至達到所需的真空度。要保證氣體完全排除干凈，不能留下任何氣泡。
3、當達到所需的真空度之后，需要保持一段時間。時間的長短可以根據具體要求和條件來確定。如果時間太短，則會有氣體和液體未完全流出；如果時間太長，則可能會過度脫泡，造成壓力過高而影響材料的質量。
4、真空脫泡結束后，需要逐漸地將氣體注入真空脫泡機中，進一步去除半導體材料中殘留的氣體和水分等雜質。在這個過程中，需保證氣體的注入速度均勻且緩慢，以免過快引起液體溢出或氣體殘留。
總之，半導體真空脫泡機的合適壓力需要根據具體情況來確定，同時，在使用過程中也需要注意多個細節部分。只有正確地使用真空脫泡機，才能夠保證半導體制品的質量和穩定性。

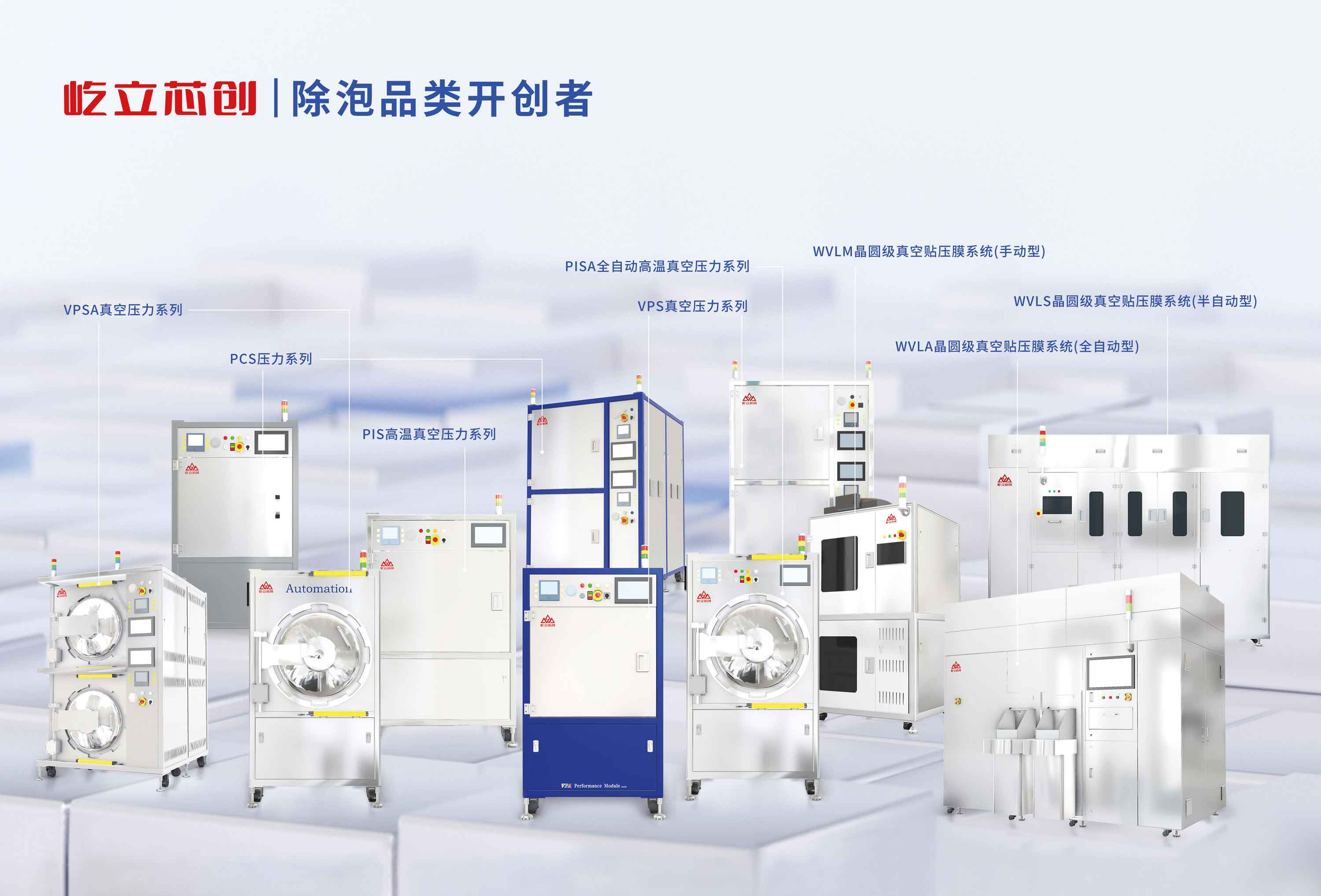

屹立芯創 · 除泡品類開創者

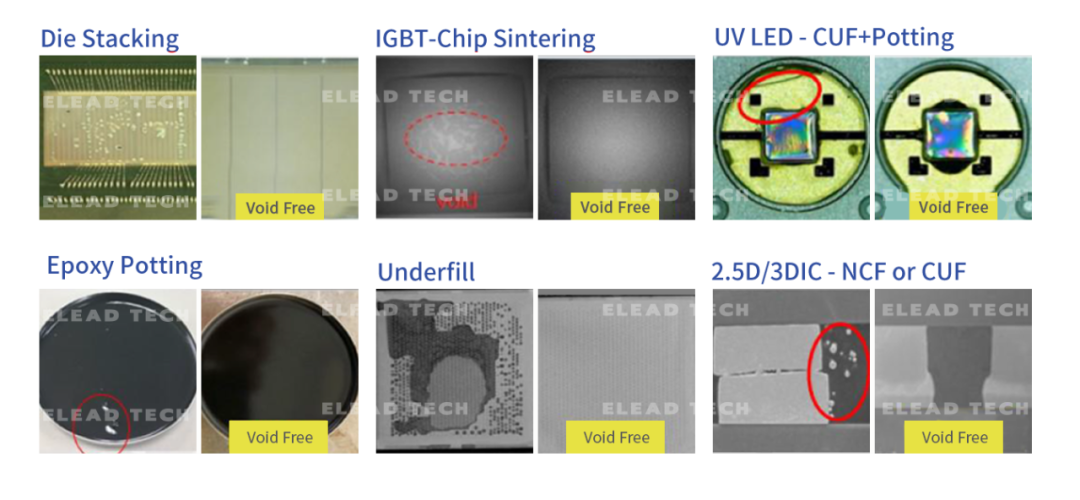

屹立芯創作為除泡品類開創者，深耕半導體先進封裝技術20余年，專注解決半導體先進封裝中的氣泡問題，提供多種制程工藝中的氣泡整體解決方案。對Mini/Micro LED、芯片貼合Die Attached、灌注灌封IGBT Potting、底部填膠underfill、點膠封膠Dispensing、OCA lamination等工藝擁有成熟應用經驗。
